Kỹ Thuật Vẽ Sofa Chuyên Sâu – Quy Trình Thiết Kế Chi Tiết

Vẽ sofa là công đoạn quan trọng trong sản xuất nội thất vì liên quan trực tiếp đến độ bền, kiểu dáng và khả năng vận hành của sản phẩm. Một bản vẽ sofa chuẩn kỹ thuật giúp xưởng sản xuất hiểu rõ từng chi tiết: khung, nệm, foam, lò xo, kết cấu, đường may và vật liệu.

CLV là Trung Tâm  Đào Tạo Thiết Kế Nội Thất thực hành đầu tiên tại Việt Nam với bề dày kinh nghiệm nhiều năm đào tạo ngành THIẾT KẾ NỘI THẤT, KIẾN TRÚC và đi đầu về ĐÀO TẠO CHUYÊN SÂU + HỌC VÀ LÀM THỰC TẾ.  CLV CAM KẾT giúp bạn trở thành nhà thiết kế nội thất, thiết kế kiến trúc.

Chương trình học thiết kế nội thất, CAM KẾT đầu ra bạn có khả năng thiết kế 2D 3D chuyên nghiệp, khả năng thẩm mỹ, tư duy thiết kế thiết kế nội thất cơ bản

Tóm tắt nội dung khóa học

  •  Vẽ Kết Cấu
  •  Bóc Tách Chi Tiết
  •  Khai Bom Vật Liệu
  •  Hướng dẫn Lắp Ráp ( AI )
  •  Đóng gói ( Packing )



I. Vẽ kết cấu

Vẽ kết cấu (structural drawing) là tập hợp các bản vẽ kỹ thuật thể hiện cách cấu tạo, liên kết và khả năng chịu lực của một bộ phận hoặc toàn bộ sản phẩm. Với sofa — vẽ kết cấu mô tả khung xương, thanh gia cường, mối nối, vị trí vít/ke, quy cách vật liệu và các thông số kỹ thuật cần thiết để xưởng có thể gia công và lắp ráp đúng, an toàn, bền.

1 — Mục tiêu của vẽ kết cấu

    • Cho biết ai làm gì và làm như thế nào trong sản xuất (gia công, lắp ráp).

    • Đảm bảo khả năng chịu lực, an toàn, độ bền theo yêu cầu.

    • Tối ưu vật liệu, giảm sai sót, tiết kiệm chi phí.

    • Là tài liệu để kiểm tra chất lượng (QC) và bảo trì sau này.

2 — Những gì một bản vẽ kết cấu phải thể hiện

    1. Vật liệu (chất liệu, chủng loại): ví dụ Gỗ sồi, plywood 18mm MR, thép hộp 30×30×1.5mm.

    2. Kích thước chi tiết (dài × rộng × dày) với dung sai (tolerance).

    3. Mối nối & phương pháp liên kết: vít, ốc, đinh, ghép mộng, keo, hàn.

    4. Vị trí gia cường (thanh giằng, cốt chống xoắn).

    5. Chi tiết cắt & rập (pattern) nếu cần.

    6. Số lượng & ký hiệu chi tiết (số hiệu từng chi tiết, mã).

    7. Ghi chú kỹ thuật: xử lý bề mặt, lớp sơn, hướng vân gỗ, chỗ khoan, lỗ đệm.

    8. Biểu đồ tải trọng / chỉ dẫn chịu lực (nếu cần cho thiết kế chịu tải).

    9. Bản vẽ lắp ráp (assembly) và bản vẽ chi tiết (detail) kèm BOM.

3 — Các loại bản vẽ kết cấu thường gặp

    • Assembly drawing (bản vẽ lắp ráp): nhìn tổng thể, thứ tự lắp, kết nối module.

    • Detail drawing (bản vẽ chi tiết): từng chi tiết riêng biệt với kích thước chính xác.

    • Section / Section view (mặt cắt): thể hiện cấu tạo trong lòng (lõi, rãnh, ke).

    • Exploded view (phân rã): giúp thấy cách ghép các chi tiết.

    • BOM (Bill of Materials): danh sách vật liệu, quy cách, số lượng.

4 — Nguyên tắc kỹ thuật & tiêu chuẩn khi vẽ kết cấu

    • Vẽ theo tỉ lệ phù hợp (1:1 cho chi tiết, 1:5/1:10 cho tổng thể nếu bản vẽ lớn).

    • Ghi dung sai (tolerances) cho các kích thước quan trọng (±0.5 mm cho ghép mộng, ±1–2 mm cho chi tiết không quan trọng).

    • Quy ước ký hiệu: mũi tên lực, ký hiệu mối nối, ký hiệu bề mặt.

    • Sắp xếp theo layers (AutoCAD): KHUNG, FASTENERS, FOAM, FABRIC, DIMENSIONS để dễ chỉnh.

    • Ghi rõ thứ tự thao tác lắp ráp giúp xưởng tránh lỗi.

    • Ghi chú đặc biệt: vị trí đục lỗ, khoan dùng bushing, chỗ bắt vít âm, chỗ cần gia cố kim loại.

5 — Nội dung kỹ thuật quan trọng với sofa

    • Khung chính (main frame): quy cách gỗ (ví dụ 30×60 mm, gỗ sồi), vị trí mộng/finger joint.

    • Thanh giằng (stiffeners): chỉ rõ kích thước và cách bắt vít/keo.

    • Mép ghế: cách bo góc, bọc, kích thước dư vải.

    • Vị trí lò xo/dây đai: khoảng cách giữa các điểm cố định lò xo (ví dụ 50–80 mm).

    • Chân & bản mã liên kết module: loại chốt, chiều sâu chốt, ren, lỗ định vị.

    • Tâm chịu lực: chú thích tải tính toán nếu sofa phục vụ địa điểm công cộng.

6 — Quy trình thực hiện 1 bản vẽ kết cấu

    1. Thu thập yêu cầu: kích thước, tải trọng, vật liệu, mục đích sử dụng.

    2. Phác thảo sơ bộ: layout tổng thể, tỷ lệ, phân module.

    3. Thiết kế khung & xác định tiết diện chịu lực.

    4. Thiết kế mối nối & chi tiết gia cường.

    5. Lập bản vẽ chi tiết (từng thanh, tấm), viết kích thước và dung sai.

    6. Tạo bản vẽ lắp ráp & exploded view.

    7. Xuất BOM & ghi chú sản xuất.

    8. Đánh giá/Review với xưởng: kiểm tra tính thi công, tối ưu vật liệu.

    9. Sửa đổi (if needed) và phê duyệt cuối cùng.

7 — Quy ước vẽ & chú thích hữu ích

    • M1: Gỗ Sồi 30×60 mm, xấp xỉ 600 mm

    • Vít 4×50 mm, bắn 2 vị trí mỗi mối nối

    • Keo PU loại X dùng cho mối ghép

    • Dung sai ±0.5 mm cho vị trí mộng

    • Hướng vân gỗ: song song với chiều dài thanh

    • Chú: Lắp ráp tại xưởng, siết vít 3.5 N·m (nếu bạn có spec lực siết)

8 — Lỗi thường gặp khi vẽ kết cấu (và cách tránh)

    • Không ghi dung sai → sản phẩm bị lỗi lắp. ⇒ Luôn ghi dung sai cho kích thước ghép.

    • Quên mối nối gia cường → dễ gãy. ⇒ Chỉ rõ thanh giằng và số vít.

    • Không tính hướng vân/độ co ngót gỗ ⇒ rạn nứt. ⇒ Ghi hướng vân & xử lý sấy.

    • Không ghi thứ tự lắp ráp ⇒ nhân công lắp sai. ⇒ Viết thứ tự (1 → 2 → 3).

    • Bản vẽ không chia layers ⇒ khó đọc, khó xuất CNC. ⇒ Dùng layers rõ ràng.

9 — Công cụ & file output hữu ích

    • AutoCAD (.dwg/.dxf): tiêu chuẩn xưởng chế tác 2D.

    • SolidWorks / Inventor (.sldprt / .ipt): tách chi tiết, xuất BOM, mô phỏng.

    • SketchUp (.skp): dựng dạng nhanh, dễ hình dung cho khách.

    • PDF: gửi duyệt cho khách/ban giám sát.

    • BOM (Excel): tên, mã, quy cách, SL, vật liệu, ghi chú.

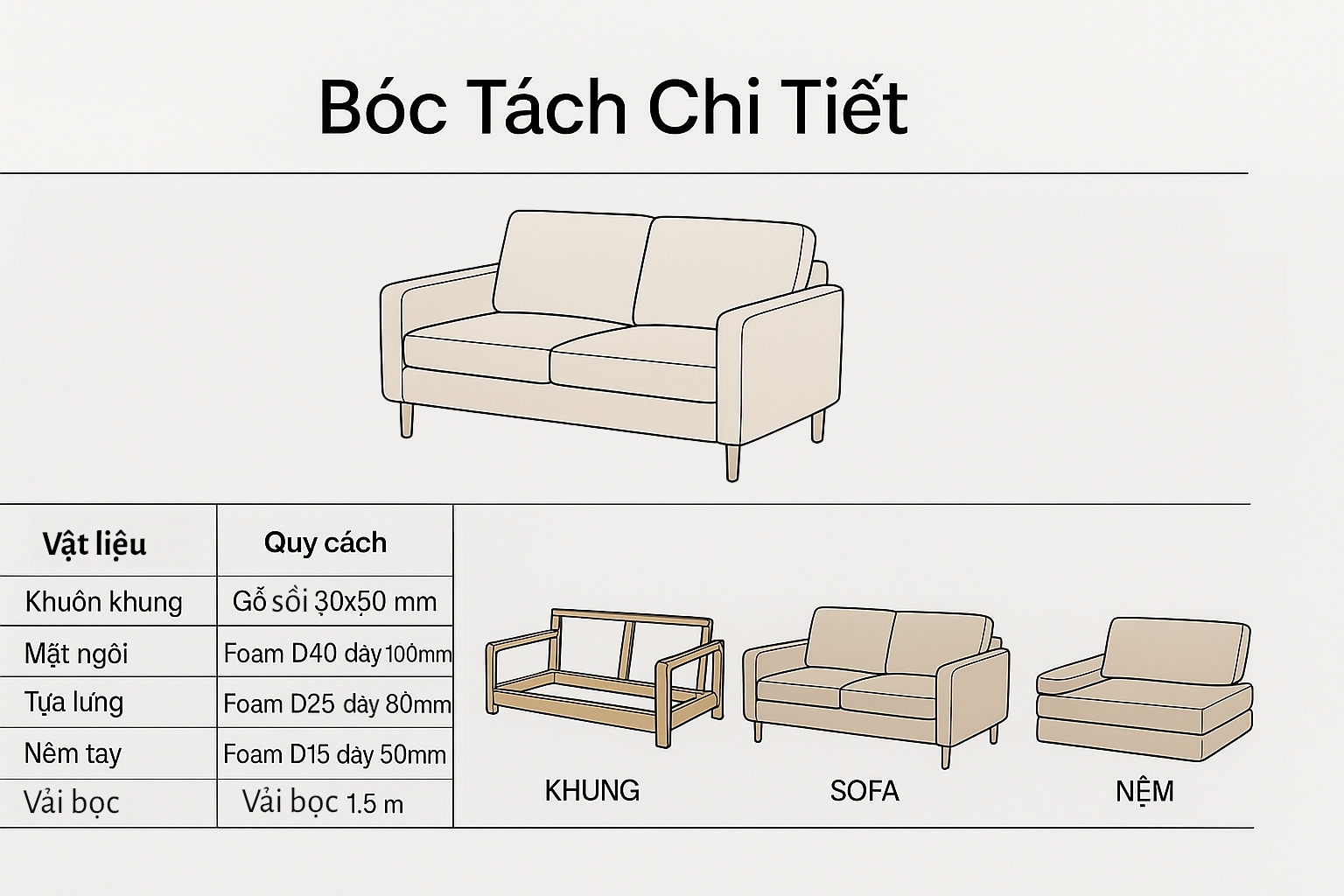

II. Bóc Tách Chi Tiết

Bóc tách chi tiết là bước phân rã một sản phẩm (như sofa, ghế, tủ, giường…) thành từng bộ phận nhỏ để làm rõ cấu tạo, kích thước và vật liệu của từng phần.
Mục đích của việc bóc tách là giúp thợ sản xuất hiểu rõ cần làm bao nhiêu chi tiết, kích thước thế nào, dùng vật liệu gì, từ đó đảm bảo sản phẩm khi làm ra đúng như bản thiết kế.

1. Bóc tách gồm

    Khi bóc tách, người thiết kế sẽ xuất ra:



       Danh sách các chi tiết

    • Khung gỗ
    • Nan ngang, nan dọc
    • Nệm/mút

    • Vải da/Simili

    • Tay vịn

    • Chân sofa

    • Tự lưng, tự đầu

    • Đai thun, lò xo

        Kích thước từng chi tiết

    • Dài × Rộng × Dày chính xác

    • Sai số cho phép (nếu có)

Số lượng mỗi chi tiết
Chất liệu
    • Gỗ (sồi, cao su, tràm…)
    • Mút (D25, D40…)
    • Vải da
    • Sắt hộp, inox
    • Vật tư phụ (đinh, keo, dây đai…)

2. Bóc tách chi tiết

Giúp thợ sản xuất dễ hiểu

Thợ nhìn vào bản bóc tách sẽ biết phải làm gì mà không cần hỏi lại.

Tránh sai kích thước

Sofa ra sản phẩm đúng chuẩn như bản vẽ.

Tiết kiệm vật liệu

Biết rõ số lượng gỗ, mút, vải — tránh thừa hoặc thiếu.

Lập bảng dự toán

Dễ tính chi phí sản xuất, chi phí vật tư.

Kiểm soát chất lượng

Quá trình QC dễ đối chiếu từng chi tiết.

3. Khi nào cần bóc tách chi tiết?

    • Trước khi triển khai sản xuất

    • Khi gửi xưởng may vỏ, cắt vải

    • Khi tính giá bộ sofa

    • Khi làm bản vẽ kỹ thuật

Bóc tách chi tiết là bản hướng dẫn giúp xưởng làm đúng – đủ – chính xác từng bộ phận của một sản phẩm.
Đây là bước bắt buộc trong thiết kế kỹ thuật và sản xuất sofa, đảm bảo sản phẩm hoàn thiện đúng kích thước, đúng chất lượng và tối ưu chi phí.

III. Khai BOM Vật Liệu

Khai BOM vật liệu (Bill of Materials) là bước liệt kê toàn bộ vật tư cần để sản xuất một sản phẩm.
Nói đơn giản: BOM = danh sách tất cả những thứ phải có để làm ra sản phẩm, từ chi tiết lớn đến nhỏ.

Khi thiết kế sofa, nội thất hoặc bất kỳ sản phẩm nào, người thiết kế sẽ khai BOM để xưởng biết chính xác:

    • Cần dùng những vật liệu gì

    • Cần bao nhiêu

    • Kích thước, quy cách của từng vật liệu

    • Dùng cho bộ phận nào

Trong BOM thường có

Tên vật liệu

Gỗ, mút, vải da, sắt, phụ kiện…

Quy cách – kích thước

Dài × Rộng × Dày, hoặc size vật liệu.

Số lượng

Cần bao nhiêu cái / mét / kg / tấm.

Chất liệu – chủng loại

Gỗ sồi, D40, Simili, dây đai, lò xo túi…

Vị trí sử dụng

Khung, tay vịn, tựa, nệm, chân…

Tại sao phải khai BOM?

Giúp xưởng mua đúng vật liệu

Không thiếu – không thừa.

Dễ tính giá sản phẩm

Tính chi phí gỗ, mút, vải… chính xác.

Kiểm soát sản xuất

Tránh nhầm lẫn vật tư.

Chuẩn hóa chất lượng

BOM giống như bản kê đảm bảo sản phẩm đúng thiết kế.

IV. Hướng dẫn Lắp Ráp (AI)

Hướng dẫn Lắp Ráp (Assembly Instructions — viết tắt: AI) là tài liệu chỉ dẫn bằng văn bản và hình ảnh/biểu đồ, mô tả thứ tự và cách thức lắp ghép các chi tiết thành sản phẩm hoàn chỉnh. Mục đích: giúp thợ, công nhân hoặc người dùng lắp đúng, an toàn, nhanh và ít lỗi.

1. Mục tiêu chính

    • Hướng dẫn thứ tự thao tác rõ ràng.

    • Giảm sai sót, rút ngắn thời gian lắp.

    • Bảo đảm an toàn và chất lượng sản phẩm.

    • Là tài liệu cho đào tạo và QC.

2. Nội dung cơ bản của một AI tiêu chuẩn

    1. Tiêu đề & mã sản phẩm (Product name, SKU).

    2. Danh sách chi tiết / phụ tùng (parts list / BOM) kèm hình nhỏ và số lượng.

    3. Công cụ cần dùng (ví dụ: tua-vít, cờ-lê, keo, máy bắn vít).

    4. Biểu tượng an toàn (găng tay, kính, lưu ý lực siết).

    5. Các bước lắp (số thứ tự, mỗi bước 1 hành động):

      Mô tả ngắn + hình minh họa cho từng bước.

    6. Ghi chú kỹ thuật (mức lực siết, dung sai, hướng vân, vị trí keo).

    7. Kiểm tra chất lượng (QC checklist) sau lắp.

    8. Thông tin liên hệ/phiếu bảo hành (nếu cần)

3. Cách viết AI ngắn gọn, dễ theo

    • Chia thành bước rành mạch (Bước 1, Bước 2…).

    • Mỗi bước: 1 câu mô tả + 1 hình/biểu đồ.

    • Dùng động từ chỉ hành động (gắn, bắt vít, siết, chèn).

    • Ghi rõ vị trí và hướng (mũi tên, ký hiệu).

    • Đánh số chi tiết trùng với BOM để dễ đối chiếu.

    • Dùng icon cảnh báo cho bước nguy hiểm.

4. Mẹo để AI hữu dụng nhất

    • Ảnh minh họa rõ (góc nhìn, phóng to chỗ bắt vít).

    • Video ngắn cho bước phức tạp.

    • Đánh dấu chi tiết dễ nhầm bằng màu/ô.

    • Phiên bản ngôn ngữ + biểu tượng cho đa quốc gia.

    • Lưu AI dưới dạng PDF + in theo tờ rời trên dây chuyền.

V. Đóng Gói (Packing)

Đóng gói (Packing) là quá trình chuẩn bị và bảo vệ sản phẩm trước khi vận chuyển hoặc xuất kho. Mục tiêu của đóng gói là giúp sản phẩm an toàn – sạch – không bị hư hại trong suốt quá trình di chuyển, lưu kho và giao hàng.

1. Đóng gói gồm.

Bảo vệ sản phẩm

    • Bọc xốp, mút, màng PE, màng foam

    • Gia cố góc, chống va đập

    • Chống trầy xước, ẩm mốc

Cố định sản phẩm

    • Buộc dây, đóng thùng carton

    • Dùng pallet, nẹp gỗ nếu cần

    • Tránh xê dịch khi vận chuyển

Ghi thông tin nhận dạng

    • Tên sản phẩm

    • Mã sản phẩm (SKU)

    • Số lượng / màu sắc

    • Hướng dẫn đặt (UP, FRAGILE…)

Niêm phong — kiểm tra cuối

    • Dán băng keo

    • Chụp ảnh hoàn thiện

    • Ghi phiếu đóng gói (Packing List)

2. Vì sao đóng gói quan trọng?

Bảo vệ sản phẩm khỏi:

    • Va đập

    • Ẩm mốc

    • Trầy xước

    • Biến dạng trong vận chuyển

Giúp vận chuyển dễ dàng & gọn gàng

Các kiện được xếp chuẩn, tiết kiệm chi phí vận tải.

Tăng uy tín sản phẩm

Sản phẩm sạch đẹp → trải nghiệm khách hàng tốt hơn.

Bắt buộc khi xuất khẩu

Phải tuân theo tiêu chuẩn đóng gói quốc tế.

3. Các kiểu đóng gói phổ biến

    • Bọc PE / Foam

    • Thùng carton 3–5 lớp

    • Đóng kiện gỗ / pallet

    • Đóng gói hút chân không (nệm, sofa bed)

    • Đóng gói rời (Knockdown – KD)

Đóng gói (Packing) là bước cuối cùng nhưng rất quan trọng trong sản xuất: giúp sản phẩm an toàn, sạch sẽ và nguyên vẹn đến tay khách hàng. Quy trình đóng gói đúng chuẩn giúp giảm hư hỏng, tiết kiệm chi phí vận chuyển và nâng cao hình ảnh thương hiệu.
